螺桿壓縮機的工作原理

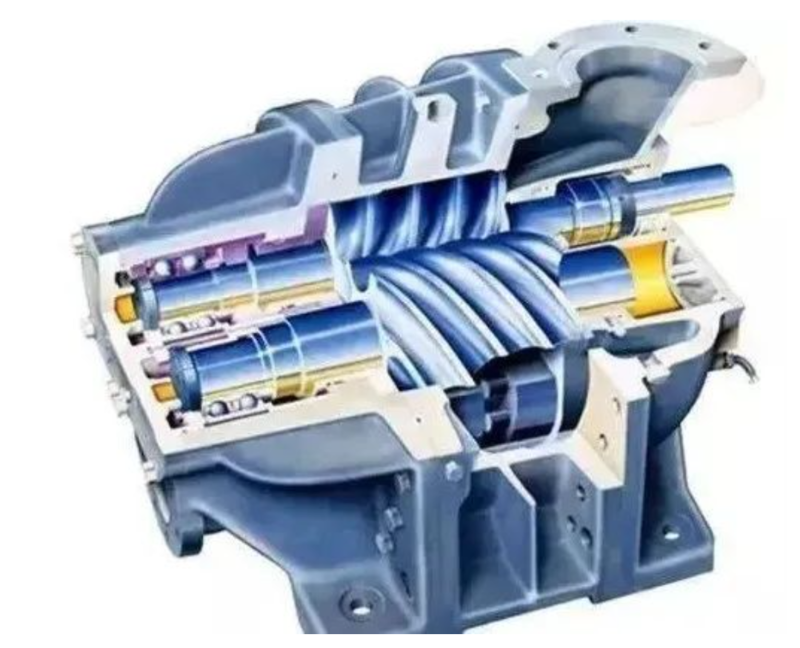

螺桿式壓縮機汽缸內裝有一對互相嚙合的螺旋形陰陽轉子，兩轉子都有幾個凹形齒，兩者互相反向旋轉。轉子之間和機殼與轉子之間的間隙僅為5～10絲，主轉子(又稱陽轉子或凸轉子)，通過由發動機或電動機驅動(多數為電動機驅動)，另一轉子(又稱陰轉子或凹轉子)是由主轉子通過噴油形成的油膜進行驅動，或由主轉子端和凹轉子端的同步齒輪驅動。所以驅動中沒有金屬接觸(理論上)。轉子的長度和直徑?jīng)Q定壓縮機排氣量(流量)和排氣壓力，轉子越長，壓力越高；轉子直徑越大，流量越大。

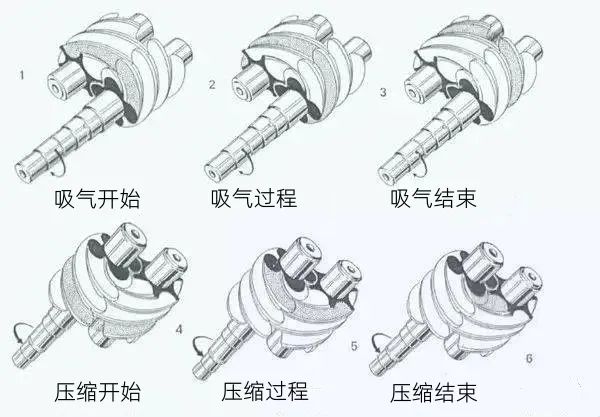

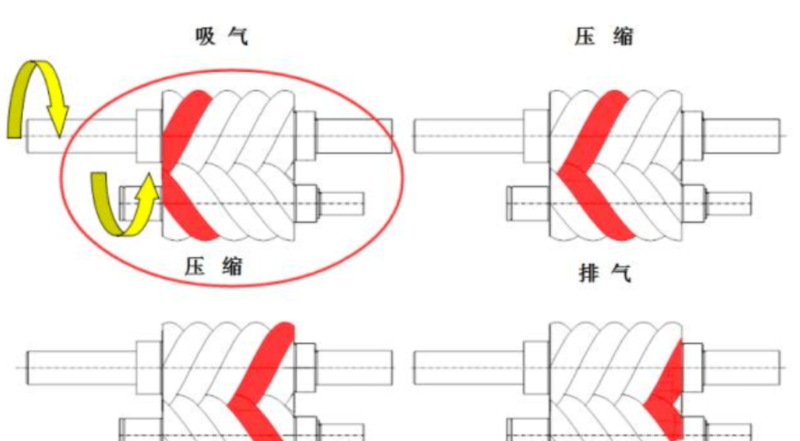

工作循環可分為吸氣、壓縮和排氣三個過程。隨著轉子旋轉，每對相互嚙合的齒相繼完成相同的工作循環。

02

吸氣過程

螺桿式的進氣側吸氣口，必須設計的使壓縮室可以充分吸氣，而螺桿式空壓機并無進氣與排氣閥組，進氣只靠一調節閥的開啟、關閉調節，當轉子轉動時，主副轉子的齒溝空間在轉至進氣端壁開口時，其空間最大，此時轉子的齒溝空間與進氣口之自由空氣相通，因在排氣時齒溝之空氣被全數排出，排氣結束時，齒溝乃處于真空狀態，當轉到進氣口時，外界空氣即被吸入，沿軸向流入主副轉子的齒溝內。螺桿式空壓機維修提醒當空氣充滿整個齒溝時，轉子之進氣側端面轉離了機殼之進氣口，在齒溝間的空氣即被封閉。

03

封閉及輸送過程

主副兩轉子在吸氣結束時，其主副轉子齒峰會與機殼閉封，此時空氣在齒溝內閉封不再外流，即[封閉過程]。兩轉子繼續轉動，其齒峰與齒溝在吸氣端吻合，吻合面逐漸向排氣端移動。
